| محل منبع: | CHENGDU چین |
|---|---|
| نام تجاری: | HLLP |
| شماره مدل: | DX5113 |
| مقدار حداقل تعداد سفارش: | 100 مجموعه |
| قیمت: | US$ 3-30 per set |
| جزئیات بسته بندی: | پالت های کارتنی ، جعبه های چوبی یا در صورت نیاز مشتری |
| زمان تحویل: | 10-20 روز |
| شرایط پرداخت: | T / T ، L / C |
| قابلیت ارائه: | 100000 مجموعه در هر ماه |
| مواد: | آلیاژ آلومینیوم ، فولاد روکش شده آلومینیوم | طول محصول: | 300-3000 میلی متر |
|---|---|---|---|
| پایان پردازش: | انتهای توپ | گرفتن استرانت: | کمتر از 18٪ RTS هادی نیست |
| جهت مارپیچ: | دست راست استاندارد است | ساندارد: | GB ، یا با توجه به نیاز مشتری |
| محصولات سفارشی: | آره | ||
| برجسته کردن: | سخت افزار سیستم تعلیق OPGW,سخت افزار کابل فیبر OPGW 11.05 میلی متر,سخت افزار OPGW Blue Suspension |
||
مجموعه تعلیق پیش ساختهبرای هادی
پیش ساخته مجموعه سیستم تعلیقبرای هادی استدر نظر گرفته شده برای استفاده در تمام رساناهای مبتنی بر آلومینیومنصب در خطوط انتقال قدرت. این محصول به عنوان مجموعه ای از اجزا components طراحی شده است تنش های ساکن و دینامیکی را در نقطه پشتیبانی کاهش دهید ، مقاومت در برابر خستگی هادی بسیار بهبود یافته استمحصولات تعلیق پشتیبانی مضاعف موجود است. در حین نصب ، باید اطمینان حاصل شود که نصب موفقیت آمیز حاصل می شود. این محصول فقط برای صنعتگران آموزش دیده در نظر گرفته شده است.

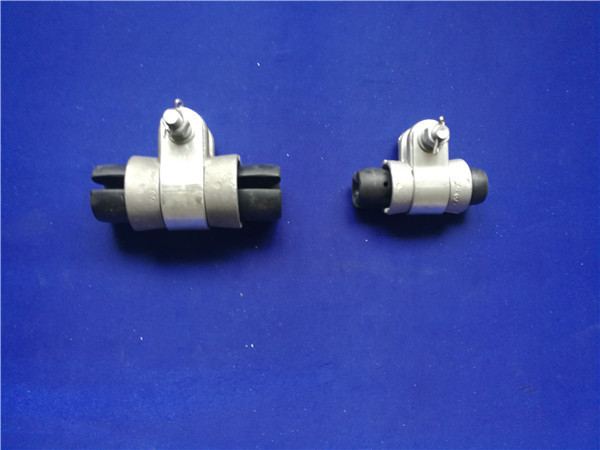

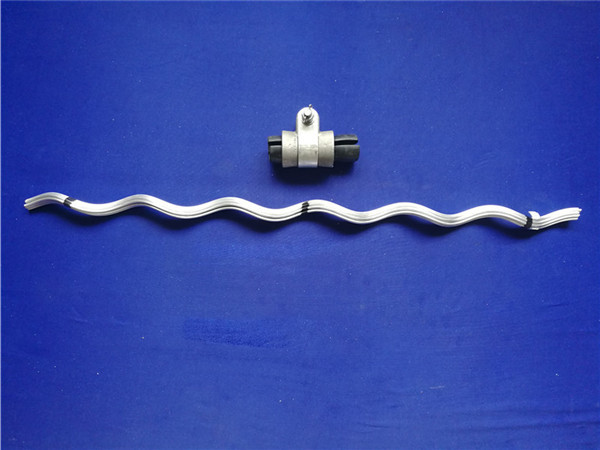

سیستم تعلیق Armor Grip برای هادی از قسمتهای زیر تشکیل شده است:
1 ، میله های زره پوش.مواد: آلیاژ آلومینیوم و فولاد روکش شده آلومینیوم برای ACSR و AAAC ، انتهای توپ. تخمگذار راست استاندارد است.
2 ،مسکن ، مواد: آلیاژ آلومینیوم با مقاومت بالا.
3 ، قرار دادنمواد: لاستیک EPDM ، تقویت کننده آلیاژ آلومینیوم.
4 ، گیره U ، مواد: آلیاژ آلومینیوم با مقاومت بالا.
5 ، پیچ و مهرهمواد:فولاد گالوانیزه.
بار نهایی عمودی: 50kN کمتر نیست.
بار لغزش: 18٪ RTS کمتر از هادی است
تنها/ مدل دوتایی |
هادی دیاگ (میلی متر) | طول (میلی متر) | کد رنگ | |
| حداقل | MAX | |||
| DX 5111 | 8.03 | 8.31 | 662 | زرد |
| DX 5611 | 972 | |||
| DX 5112 | 9.53 | 9.88 | 662 | سیاه |
| DX 5612 | 970 | |||
| DX 5113 | 11.05 | 11.45 | 916 | آبی |
| DX 5613 | 1120 | |||
| DX 5114 | 11.46 | 11.94 | 916 | سبز |
| DX 5614 | 1220 | |||
| DX 5116 | 13.49 | 13.78 | 1043 | قرمز |
| DX 5616 | 1350 | |||
| DX 5117 | 79/13 | 14.10 | 1120 | زرد |
| DX 5617 | 1472 | |||
| DX 5118 | 14.11 | 14.56 | 1120 | سیاه |
| DX 5618 | 1470 | |||
| DX 5119 | 14.57 | 15.10 | 1144 | آبی |
| DX 5619 | 1472 | |||
| DX 5120 | 75/15 | 39/16 | 1270 | سبز |
| DX 5620 | 1680 | |||
| DX 5121 | 16.40 | 10.10 | 1374 | قرمز |
| DX 5621 | 1832 | |||
| DX 5122 | 17.11 | 17.54 | 1374 | زرد |
| DX 5622 | 1832 | |||
| DX 5123 | 17.55 | 18.04 | 1374 | سیاه |
| DX 5623 | 1832 | |||
| DX 5124 | 18.59 | ساعت 19.00 | 1424 | آبی |
| DX 5624 | 1832 | |||
| DX 5125 | 19.52 | 20.10 | 1527 | سبز |
| DX 5625 | 1980 | |||
| DX 5126 | 20.11 | 94/20 | 1551 | قرمز |
| DX 5626 | سال 1982 | |||
| DX 5127 | 21.48 | 22.09 | 1628 | زرد |
| DX 5627 | 2082 | |||
| DX 5128 | 22.10 | 69/22 | 1653 | سیاه |
| DX 5628 | 2082 | |||
| DX 5129 | 22.70 | 23.05 | 1653 | آبی |
| DX 5629 | 2082 | |||
| DX 5130 | 23.39 | 79/23 | 1678 | سبز |
| DX 5630 | 2292 | |||
| DX 5131 | 23.80 | 24.45 | 1702 | قرمز |
| DX 5631 | 2292 | |||
| DX 5132 | 25.08 | 25.54 | 1755 | زرد |
| DX 5632 | 2292 | |||
| DX 5134 | 26.43 | 27.29 | 2085 | سیاه |
| DX 5634 | 2742 | |||
| DX 5135 | 27.30 | 69/27 | 2100 | آبی |
| DX 5635 | 2745 | |||
| DX 5136 | 27.70 | 28.40 | 2100 | سبز |
| DX 5636 | 2745 | |||
| DX 5137 | 28.88 | 29.26 | 2100 | قرمز |
| DX 5637 | 2745 | |||
